    GS8554-EX.11 一进一出 频率量输入隔离式安全栅

    24V配电，给危险区的现场仪表提供隔离电源，危险区仪表产生的频率信号通过安全栅隔离传输到安全侧输出，输入采用滞回比较电路，具有较高的抗干扰性能。该产品需要独立供电，电源、输入和输出三隔离。


    通道数:

     一进一出
    输入:

     电平/NPN晶体管/PNP晶体管
    配电:

     24V/20mA
    输出:

     晶体管

     12V电平

     24V电平
    供电方式:

     24VDC


    品牌 GS8554-EX.11
    • 产品说明
    图示

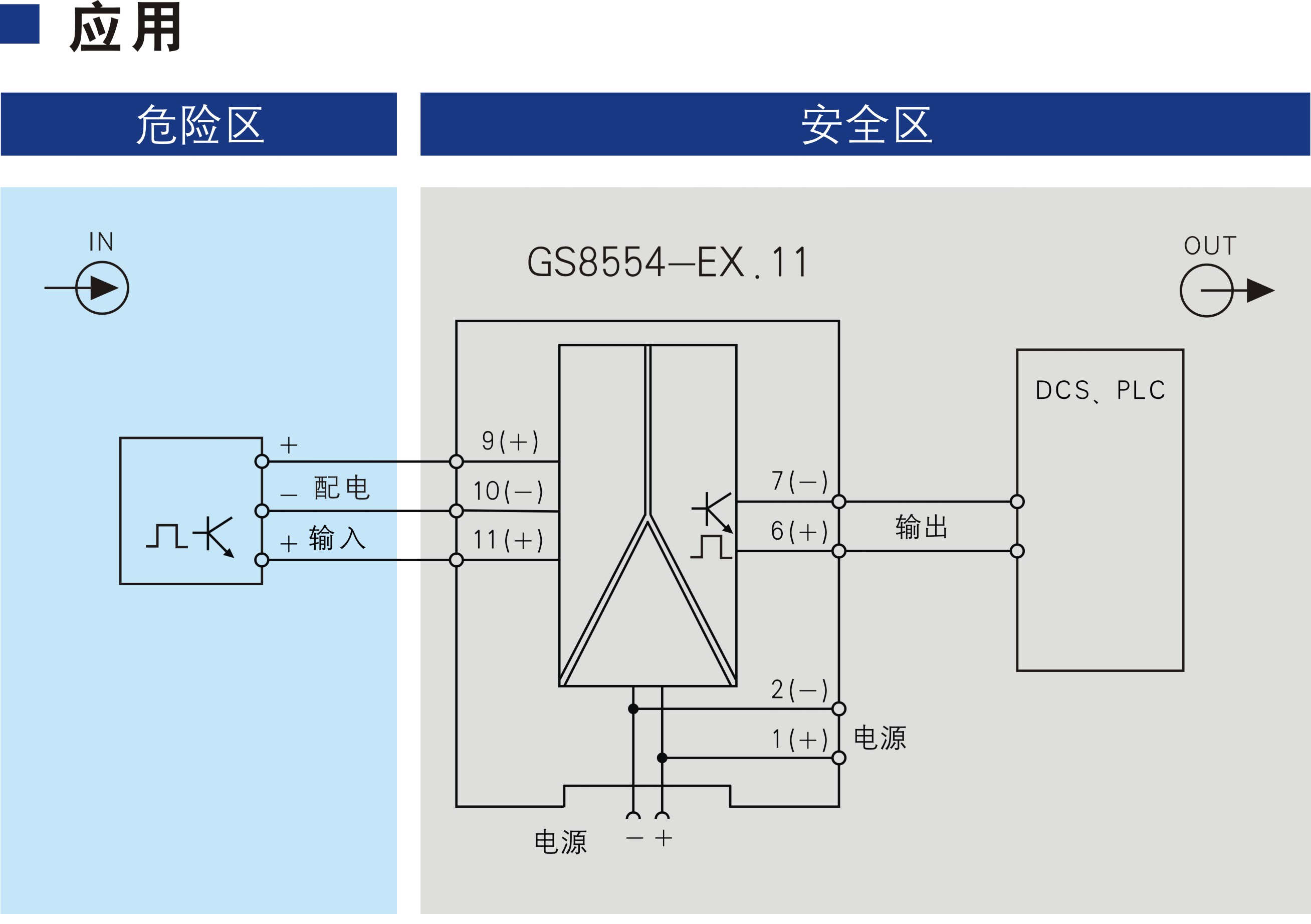

    尺寸图应用图说明图
    一进一出 频率量输入隔离式安全栅 一进一出 频率量输入隔离式安全栅 一进一出 频率量输入隔离式安全栅
    基本参数
    通道数1进1出
    绝缘强度非本安端~本安端≥2500V AC,电源~非本安端≥1500V AC
    绝缘电阻非本安端~本安端≥100MΩ,电源~非本安端≥100MΩ
    电磁兼容性符合IEC 61326-1(GB/T 18268)
    防爆标志[Ex ia Ga]ⅡC; [Ex ia Da]ⅢC
    重量约150g
    连接的现场设备二线制频率信号源;三线制频率信号源
    适用场所安装在安全场所，可与最高处于0区 IIC，20区，IIIC 危险场所的本安仪表连接
    输入数据
    输入信号NPN晶体管输入;PNP晶体管输入;电平信号输入
    开路电压≤26V
    配电电压20mA输出时电压≥16V
    PNP / NPN晶体管电平输出时频率≤20kHz；晶体管输出时频率≤10kHz
    电平信号输入高电平VH≥4V;低电平VL≤1V,频率≤50kHz
    输出数据
    输出信号12V电平;24V电平;晶体管

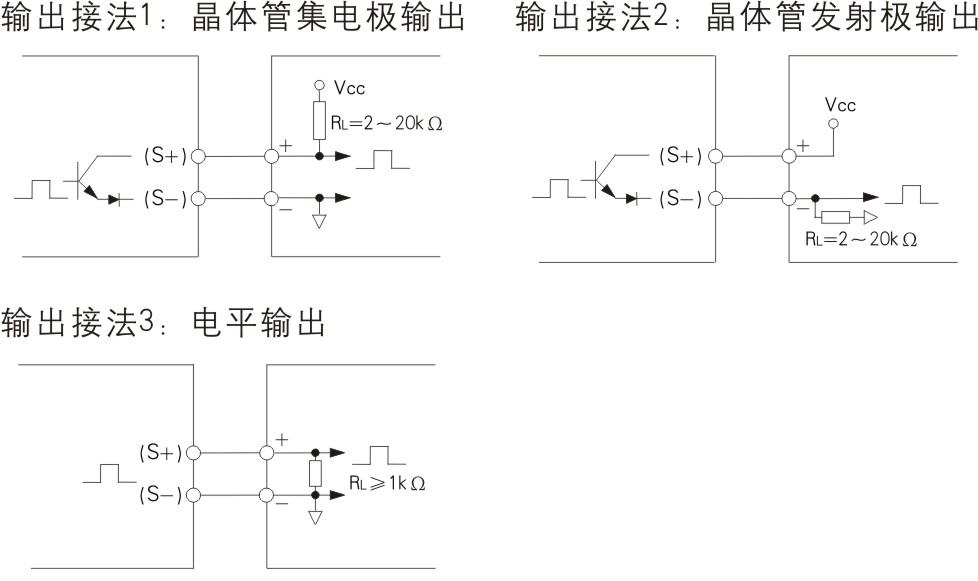

    晶体管输出晶体管集电极输出:高电平Vcc低电平≤2.5V（驱动电流≤10mA时);晶体管发射极输出:高电平Vcc-2.5V低电平≤0.5V（驱动电流≤10mA时）注:“Vcc”指输出端外部供电电压，Vcc≤40V
    电平信号输出24V系列PLC,DCS高电平16V≤VH≤24V,12V系列PLC,DCS高电平9V≤VH≤12V,低电平VL≤0.5V
    电源
    供电电压（Ue）20～35V DC
    电源保护电源反向保护
    消耗电流(24V供电，24V/20mA配电时)≤90mA
    供电方式独立供电
    电源连接方式端子供电;导轨供电

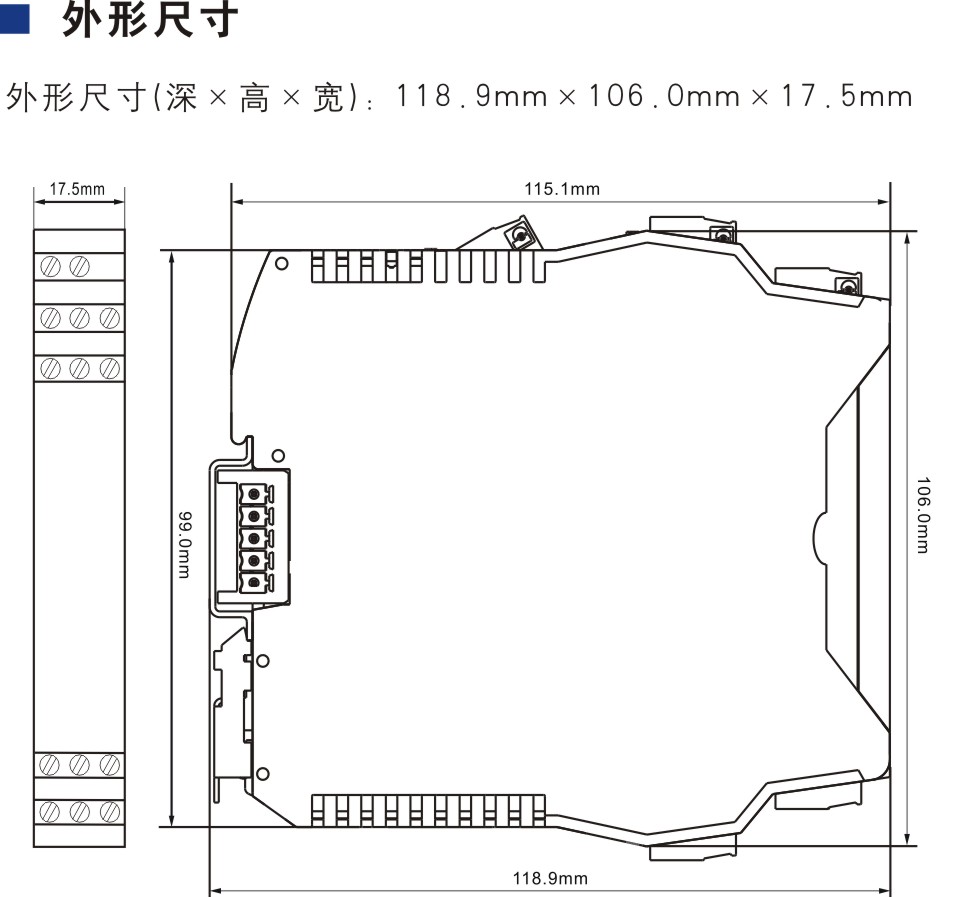

    尺寸
    深度118.9mm
    高度106.0mm
    宽度17.5mm
    外壳
    品牌德国菲尼克斯
    材料PC
    防护等级IP20
    阻燃等级UL94/V0
    颜色灰
    产品认证
    认证NEPSI
    认证标准
    CCC[Ex ia Ga]ⅡC, [Ex ia Da]ⅢC 符合GB/T 3836.1、GB/T 3836.4、GB 3836.20
    安全数据（EX）
    最高电压Um250V
    最大输出电压Uo28V(9,10,11端子间)
    最大输出电流Io93mA(9,10,11端子间)
    最大输出功率Po651mW(9,10,11端子间)
    ⅡC 最大外部电感Lo4.2mH(9,10,11端子间)
    ⅡC 最大外部电容Co0.083μF(9,10,11端子间)
    ⅡB 最大外部电感Lo12.6mH(9,10,11端子间)
    ⅡB 最大外部电容Co0.65μF(9,10,11端子间)
    ⅡA 最大外部电感Lo33.6mH(9,10,11端子间)
    ⅡA 最大外部电容Co2.15μF(9,10,11端子间)
    EMC数据
    电快速瞬变脉冲群抗扰度依据标准:IEC 61326-1
    浪涌(冲击)抗扰度依据标准:IEC 61326-1
    射频电磁场辐射抗扰度依据标准:IEC 61326-1;符合基本要求
    静电放电抗扰度依据标准:IEC 61326-1
    射频场感应的传导骚扰抗扰度依据标准:IEC 61326-1;符合基本要求
    使用环境
    连续工作温度-20℃~+60℃
    贮存温度-40℃~+80℃
    相对湿度10%~90%
    环境要求周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质；
    连接参数
    刚性导线可用横截面范围0.5~2.5mm2
    柔性导线可用横截面范围0.5~2.5mm2
    最小导线横截面AWG12
    最大导线横截面AWG24
    剥线长度8mm
    螺纹M3
    连接方式螺钉连接
    最小紧固扭矩0.5 Nm
    最大紧固扭矩0.6 Nm
    安装
    安装方式DIN35mm导轨安装
    其他参数
    开关设置作用输入信号的类型(电平、晶体管)可以通过开关K1、K2的设置改变。
