霍尔开关

Hall switch

AH69X

AH69X

1.产品介绍

        AH693、AH694、AH695 和 AH696 是高性能线性霍尔效应传感器,由永磁体或电磁铁的磁场 操作。比例输出电压由电源电压设定,并随磁场强度成比例变化。这个 AH693、AH694、 AH695、AH696 的静态输出电压为电源电压的 50%,并且灵敏度分别为 3mv/gauss、 3.75mv/gauss、6mv/gauss 和 12mv/gauss。

        每个传感器都有一个集成霍尔元件的单片电路、改进的温度补偿电路,以减少霍尔元件的固 有灵敏度漂移、一个小信号高增益放大器和一个轨对轨低阻抗输出级。

        这些装置的特点使其适用于要求高精度的汽车和工业应用,并且在-40℃到 125℃的扩展温 度范围内得到保证。

        这些器件可用于 3 引脚 To92S 封装和 SOT89。这两个封装都是无铅的,100%无光泽锡引线 框镀层。

        A69X 系列为客户提供了多种包装:通孔安装的平面 To92S 和 SOT 89 用于表面安装。所有包 都符合 RoHS 标准。



2.特征

低噪声输出,提高精度

轨对轨输出比率

4.5 至 10.5 V 电源电压范围

工作频率高

输出电压与磁通密度成比例

-40℃至 125℃宽温度范围

快速通电时间

温度后的精确可恢复性循环

提供 3 引脚 SIP 和 SOT89 封装符合 RoHS 标准

2011/65/EU


3.应用

角度位置

位移传感

过电流检测

BLDC 电机电流监控

重量和液位传感


4.封装

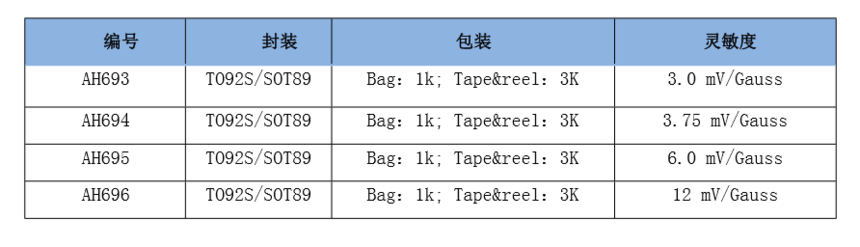

5.产品系列



6.绝对最大值

绝对最大值是芯片应用时的限制值,超过这个值会对芯片造成损坏。虽然,超过 绝对最大值时,芯片功能不一定损坏,但是超过绝对最大值一定时间有可能影响 芯片的可靠性。



7.传感器的电子特性(VCC=5.00V,4.7K 输出至负,TA=-40°C 至 125°C)



8.AH693 的磁特性(VCC=5.00V,输出 4.7 千欧至负,TA=-40°C 至 125°C)




9.AH694 的磁特性(VCC=5.00V,输出 4.7 千欧至负,TA=-40°C 至 125°C)




10.AH695 的磁特性(VCC=5.00V,输出 4.7 千欧至负,TA=-40°C 至 125°C)



11.AH696 的磁特性(VCC=5.00V,4.7K 输出至负,TA=-40°C 至 125°C)

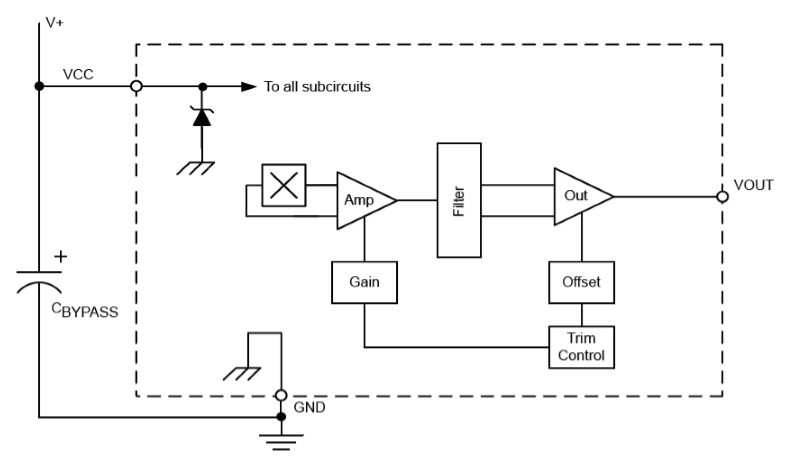

12.功能图



13.引脚方向



14.引脚说明



15.特征定义

静态电压输出在静态状态下(即没有明显的磁场:B = 0),输出 VOUT(Q)等于电源电压 VCC 在整个 VCC 工作范围和环境温度范围内的比值 温度,TA。



静态电压输出漂移通过温度由于内部元件公差和热考虑,静态电压输出,VOUTQ 可能从其名 义值漂移通过工作环境温度范围 TA。为了规范的目的,静态电压输出在温度范围内漂移, VOUTQ 漂移(t)定义为:



VoutQ drift(T) = ( V OUTQ(T) – V OUTQ(25°C) )/ V OUTQ(25°C)   X 1/(T- 25°C)×100%  (1)



灵敏度-垂直于封装的品牌表面的南极磁场的存在会使输出电压从其静态值增加到电源电压 轨。输出电压的增加量与施加磁场的大小成正比。相反,应用一个北极性场将从其静态值降 低输出。该比例性被规定为设备的磁灵敏度,传感器(mV/g),定义为:



Sens =  ( V OUT(B+) – V OUT(B–))/( B (+) – B (–) )                                         (2)





其中 B(+)和 B(-)是两个极性相反的磁场。



灵敏度随温度漂移装置灵敏度随温度变化,与其灵敏度温度系数有关。灵敏度漂移(t)可 能从其名义值漂移到工作环境温度范围 ta。为了规范的目的,灵敏度漂移通过温度,灵敏 度漂移(t)定义为:



Senstivity Drift (T) =(Senstivity (T) –Senstivity (25° C)) / Senstivity (25° C)  X 1/(T- 25° C) ×100%                                                                               (3)


16.典型特征

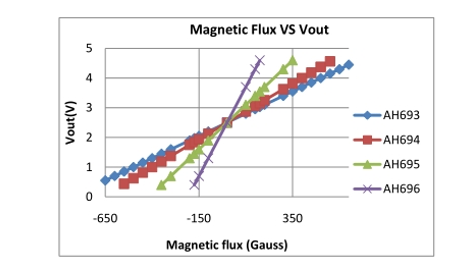

平均输出与磁通量

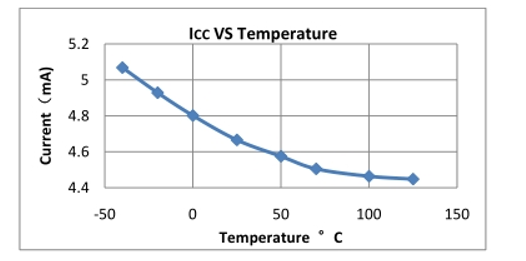

平均电源电流与环境温度 VCC = 5 V  (AH693/ AH694/ AH695/ AH696)


平均绝对静态电压输出与环境温度的关系 VCC = 5 V

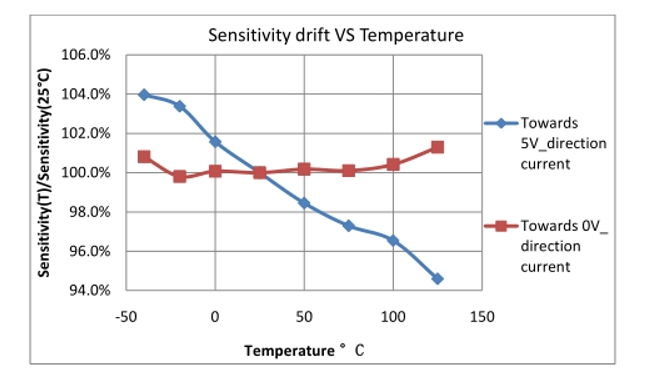

平均灵敏度与环境温度 VCC = 5 V



17.典型应用电路



18.封装尺寸 TO92S


TO92S 尺寸



SOT89
