霍尔开关

Hall switch

AH70X/AH71X

AH70X/AH71X

1.产品介绍

        AH70X/AH71X 是一个带有两个霍尔传感元件的速度和方向霍尔传感器系列。它输出两个数字信号 进行速度和方向处理。 AH70X/AH71X 内部包括两个相距 1.63mm 的霍尔传感元件、一个片上霍尔电压发生器、电源电压为 3.8 至 30V 的电压调节器、温度补偿电路、小信号放大器、带动态抵消系统的霍尔传感器、施密特 触发器和开漏输出。速度和方向信号的信号处理很容易。 AH70X/AH71X 系列为客户提供多种包装:通孔安装采用平-94,表面安装采用 SOP8。所有包装均符 合 RoHS 标准。


2.特征

1.63mm 霍尔元件间距。

磁性开关:双极开关

工作电压范围:电源电压 3.8 至 30V

反向电压保护

规定工作温度范围:从-40℃到 150℃

多磁灵敏度:

            BOP=75gauss,BRP=75gauss

            BOP=130gauss,BRP=130gauss

无铅包装

高 ESD 额定值

符合 RoHS 标准的

2011/65/EU


3.应用

速度检测

方向检测

磁编码器



4.包装



5.产品系列

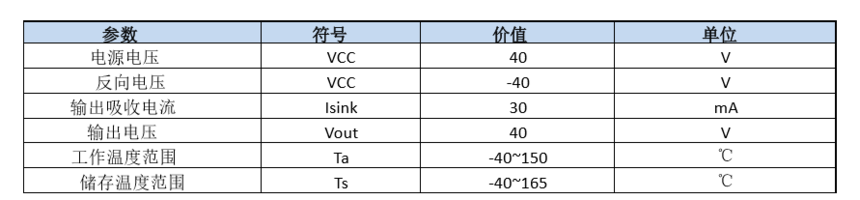

6.绝对最大值

绝对最大值是芯片应用时的限制值,超过这个值会对芯片造成损坏。虽然,超过绝对 最大值时,芯片功能不一定损坏,但是超过绝对最大值一定时间有可能影响芯片的可靠性。

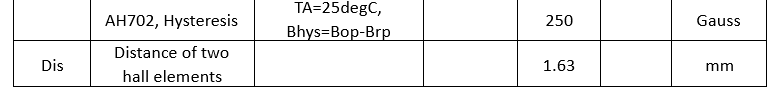

7.传感器的电子特性(Ta=25˚C, VCC =5.0V)

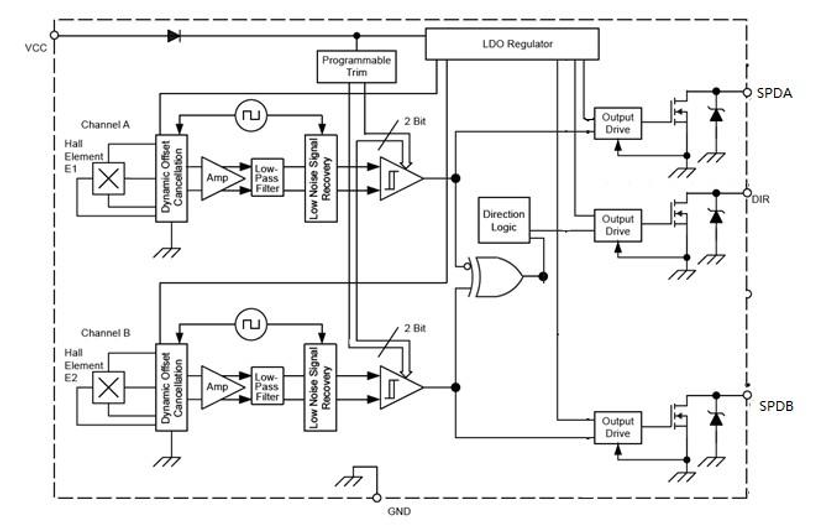

8.功能图



9.引脚方向

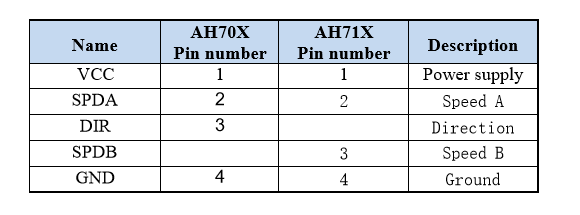

10.TO94 引脚说明



11.SOP8 引脚说明

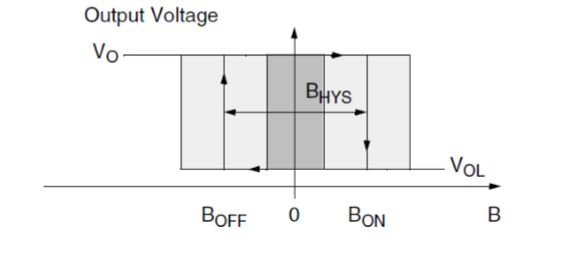

12.磁参数定义

BOP:操作点,在包装的品牌侧施加的磁通密度,其转动输出驱动器 ON(VOUT=Low)

BRP:释放点,施加在包装的品牌侧的磁通密度,其转动输出驱动器 OFF (VOUT=High)

BHYST:滞回窗口|BOP-BRP|


13.输出行为



14.典型应用电路



注意:RL 推荐 1Kohm 到 10Kohm

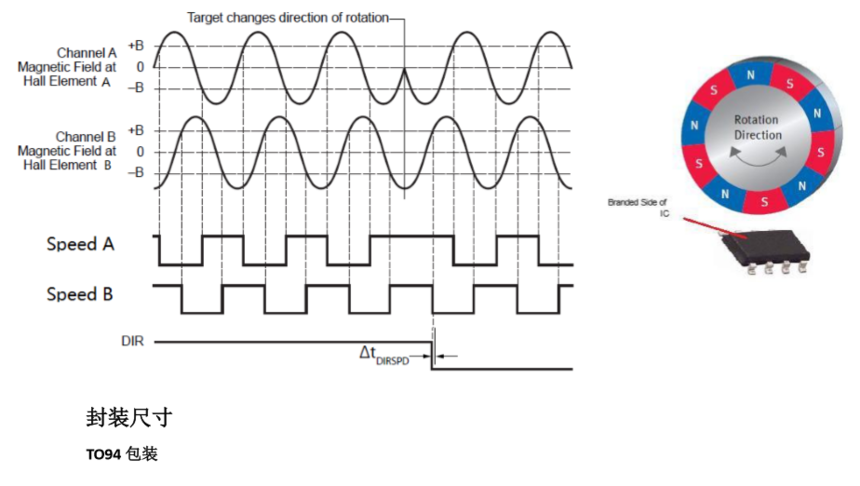

15.典型输出波形

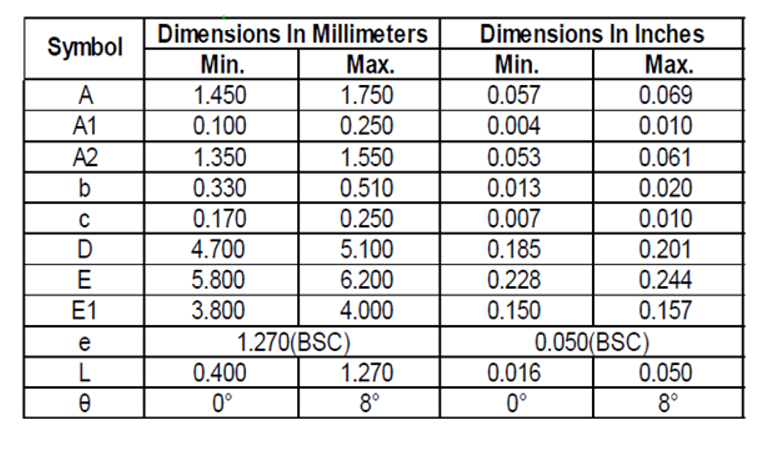

SOP8 包装
