霍尔开关

Hall switch

AH602

AH602

1.产品介绍

        AH602是一款小型化、多功能的线性霍尔传感器,用于探测外部永磁铁磁场 的变化。传感器输出电压是由电源电压设定的,并且与外部磁场强度成比例变化。 该集成电路具有低噪声输出的特性,因此可以免除外部滤波器的需要。该传感器 在无需外部缓冲器件的情况下可与许多电气元件相连接。该传感器内置薄膜电阻, 从而提高霍尔传感器的温度稳定性和精度。 该线性霍尔传感器的工作温度范围为-40°C至150°C,适用于消费电子、工业 和医疗环境。该传感器具有TO92和SOT23两种封装形式。


2.特征

体积小

能耗低 5mA 5Vdc

电压范围为3 Vdc至12 Vdc

输出噪声低  工作温度范围为-40°C至150°C  对南极和北极磁场作出不同反应


3.典型应用

电流传感

电机控制

位置传感

磁力计

旋转编码器

含铁金属探测器

液位传感器

测重传感器

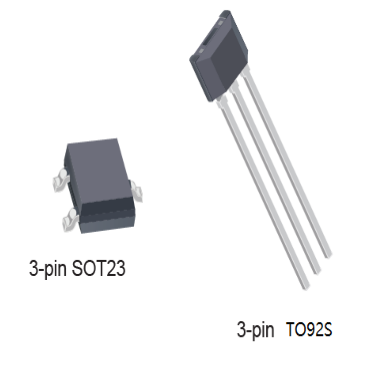

4.封装形式



5.订购信息



6.引脚分配



7.绝对最大值

绝对最大值是芯片应用时的限制值,超过这个值会对芯片造成损坏。虽然,超过绝对最大值时,芯片功 能不一定损坏,但是超过绝对最大值一定时间有可能影响芯片的可靠性。



8.电磁特性(Ta=25˚C, VDD =5.0V)



9.功能图



10.传递函数



11.应用实例:   VDD =5V

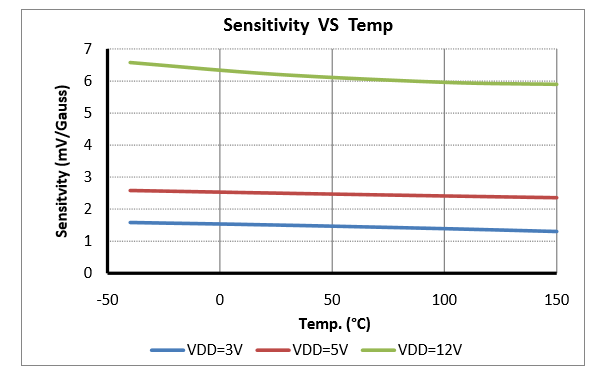

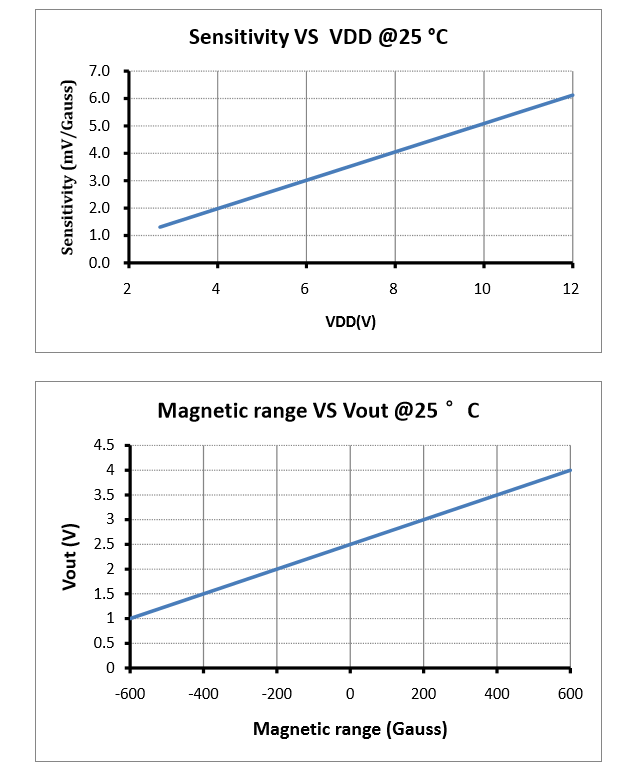

12.典型特性曲线






13.封装尺寸

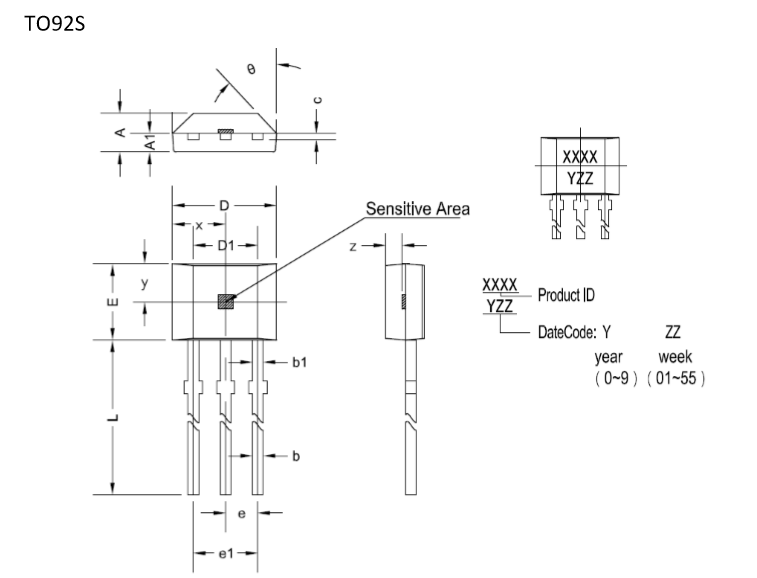

TO92S 尺寸

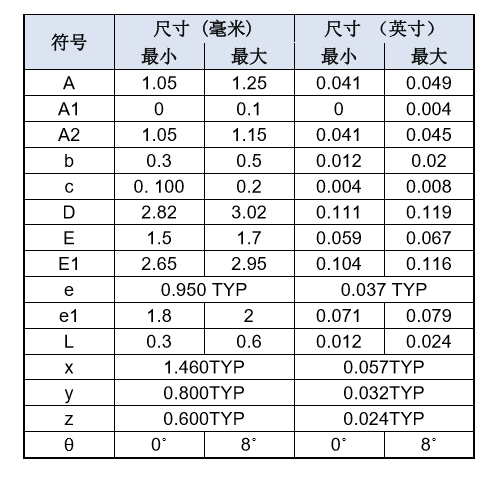

SOT23 尺寸

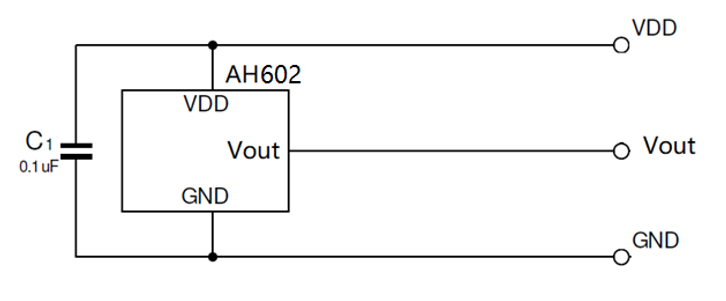

14.典型应用电路
